Beschreibung

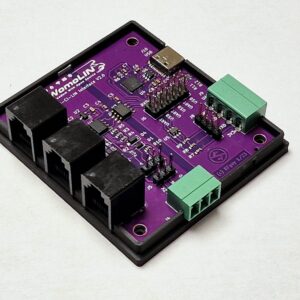

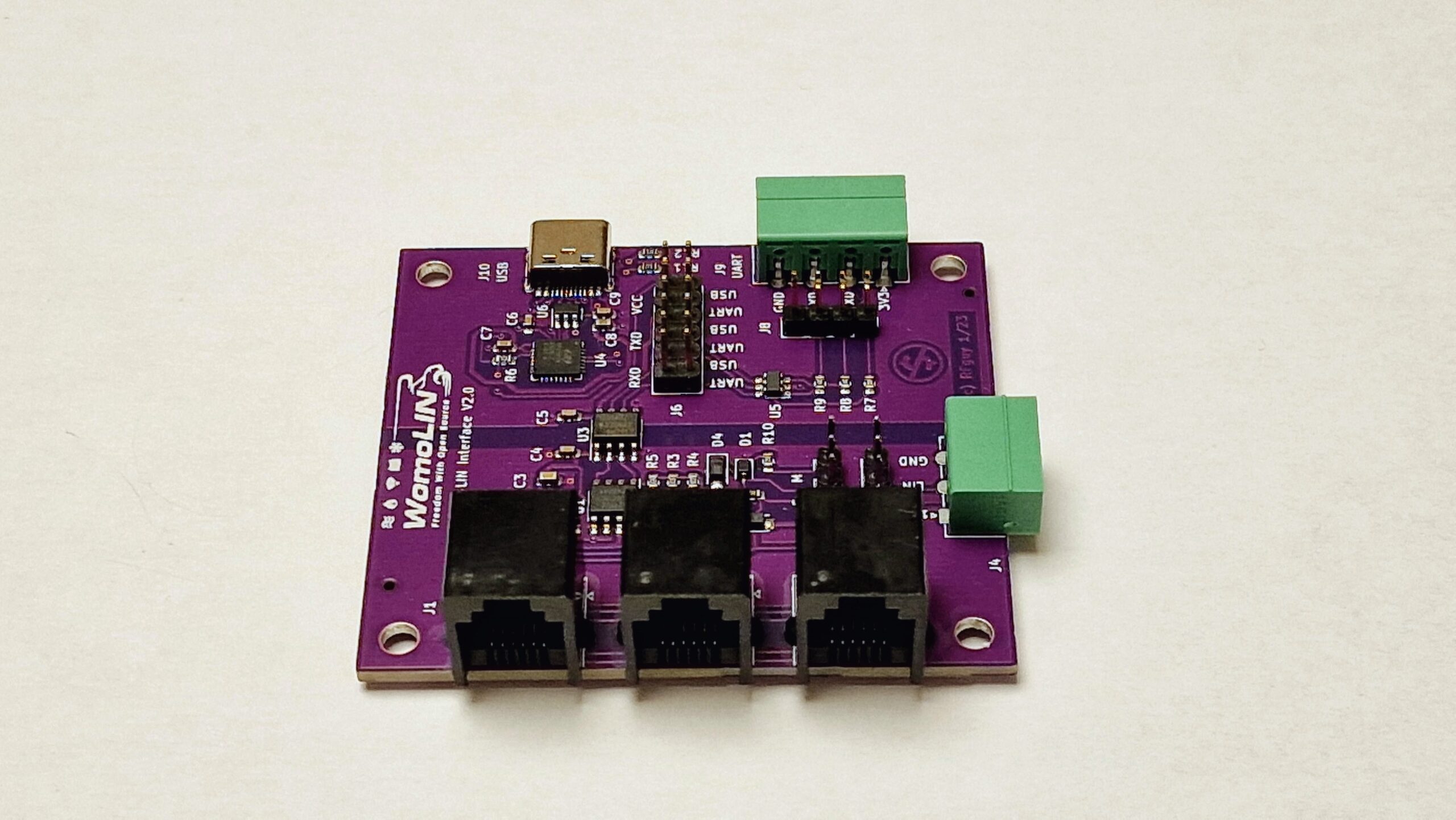

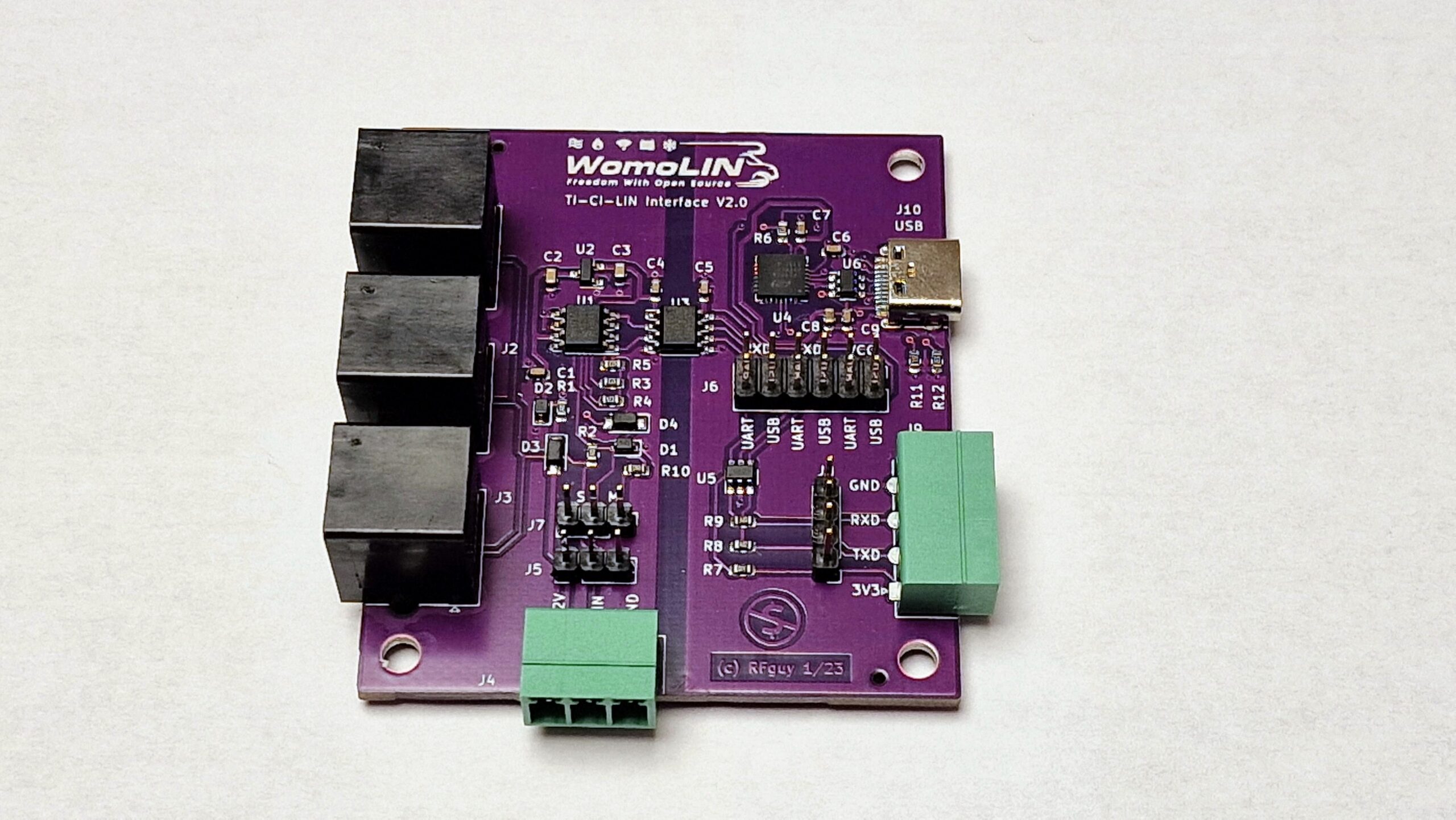

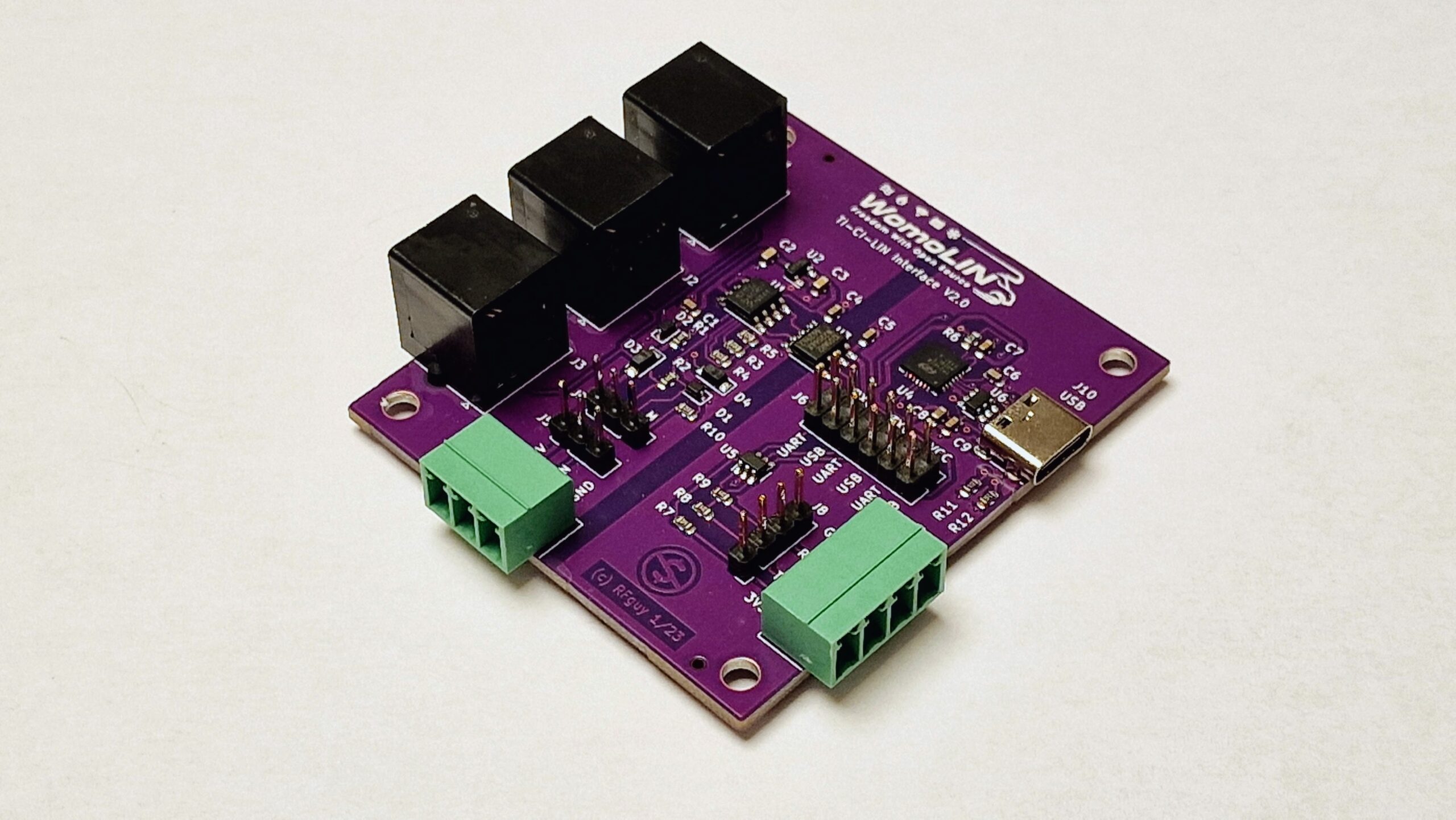

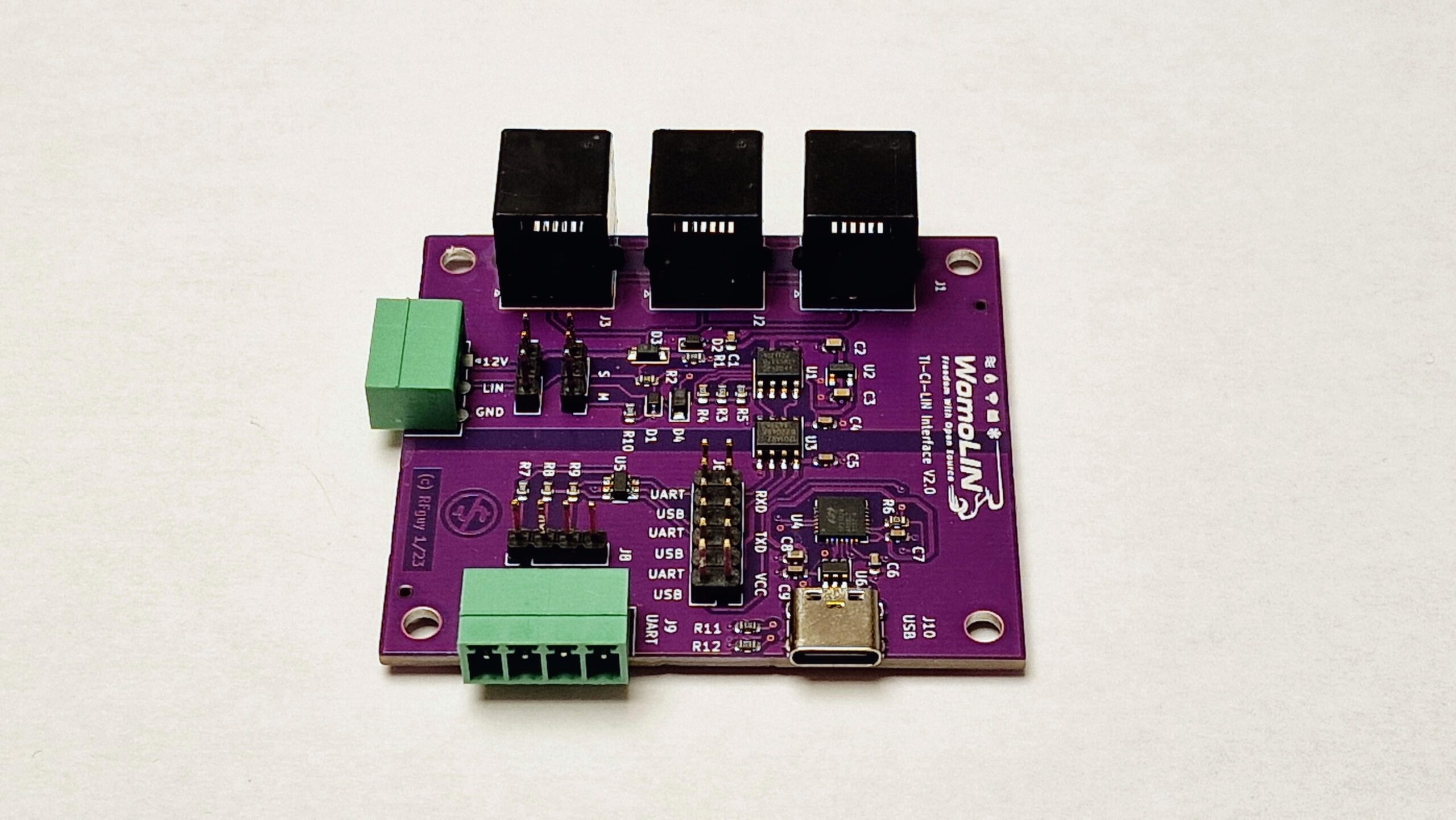

Diese Platine dient zur Anbindung von TIN/CI/LIN Bus Geräten über einen TJA1021T an einen Raspberry PI oder ESP32. Der TJA1021 ist die Schnittstelle zwischen dem Local Interconnect Network (LIN) Master/Slave Protokoll-Controller und dem physikalischen Bus in einem LIN.
Neben einer galvanischen Trennung zur Vermeidung von Masseschleifen, ist eine ESD Protection ebenfalls integriert. Die integrierte USB-C UART Schnittstelle, ermöglicht darüber hinaus einfaches debugging.
Quelle: https://gitlab.womolin.de/public-repository/ti-ci-lin-interface
Als Software kann beispielsweise:
- Von Daniel F. unter github.com/danielfett/inetbox.py
- Von Magnus C. unter github.com/mc0110/inetbox2mqtt
eingesetzt werden. Vielen Dank dafür im Namen des WomoLIN Teams.
Die Software ist jedoch nicht teil dieses Produkts und es wird keinerlei Gewährleistung auf Funktion übernommen.

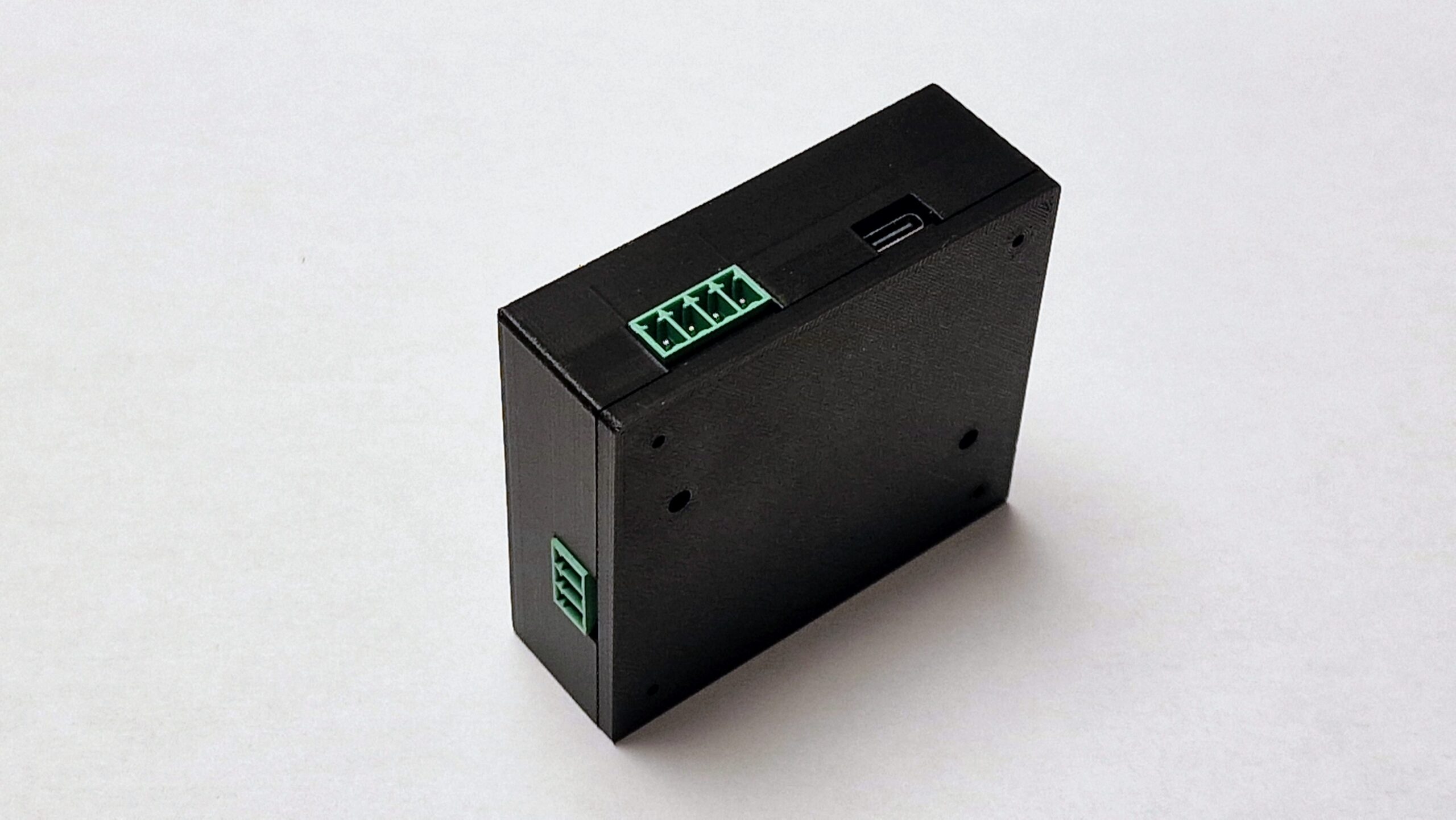

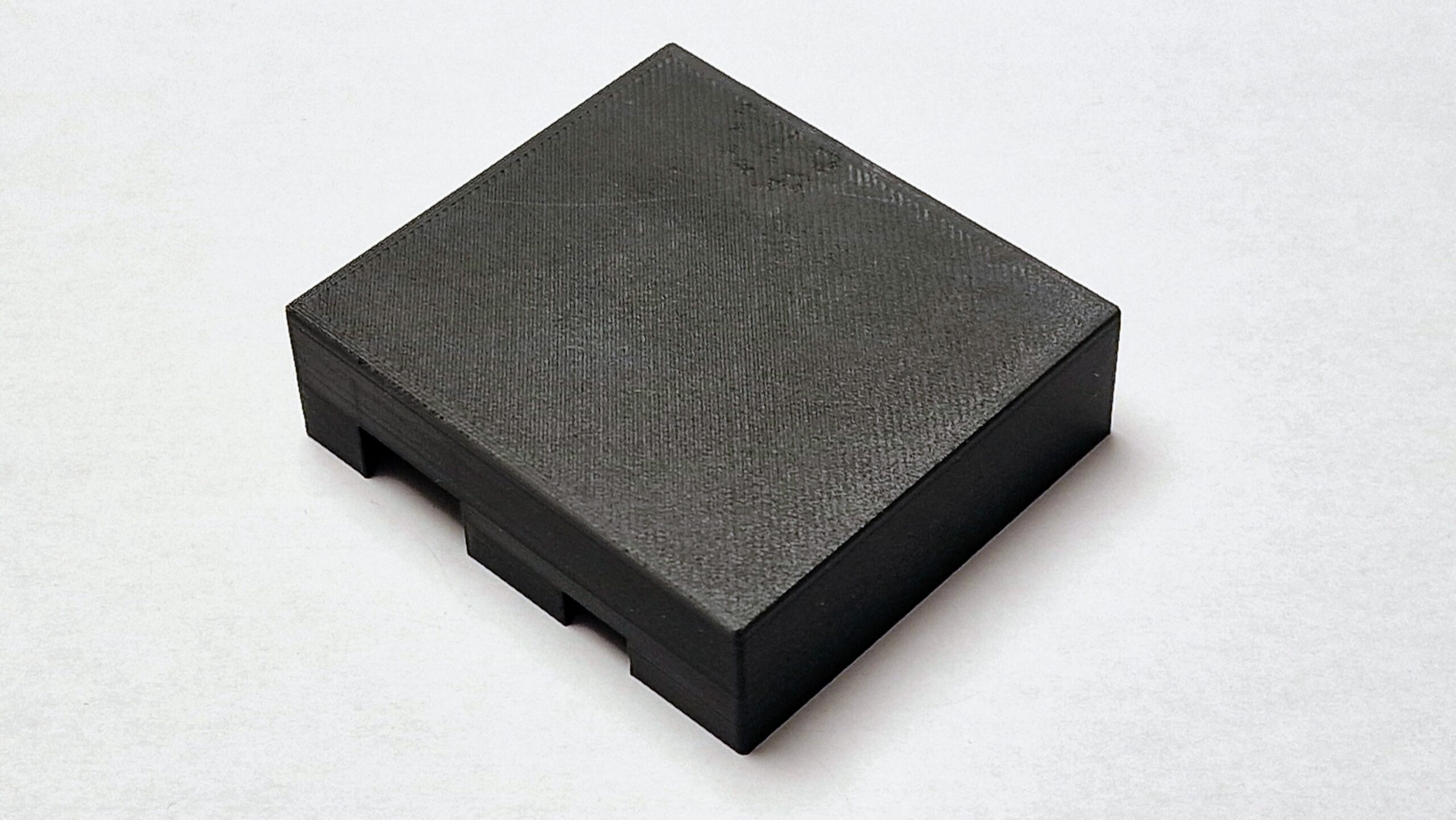

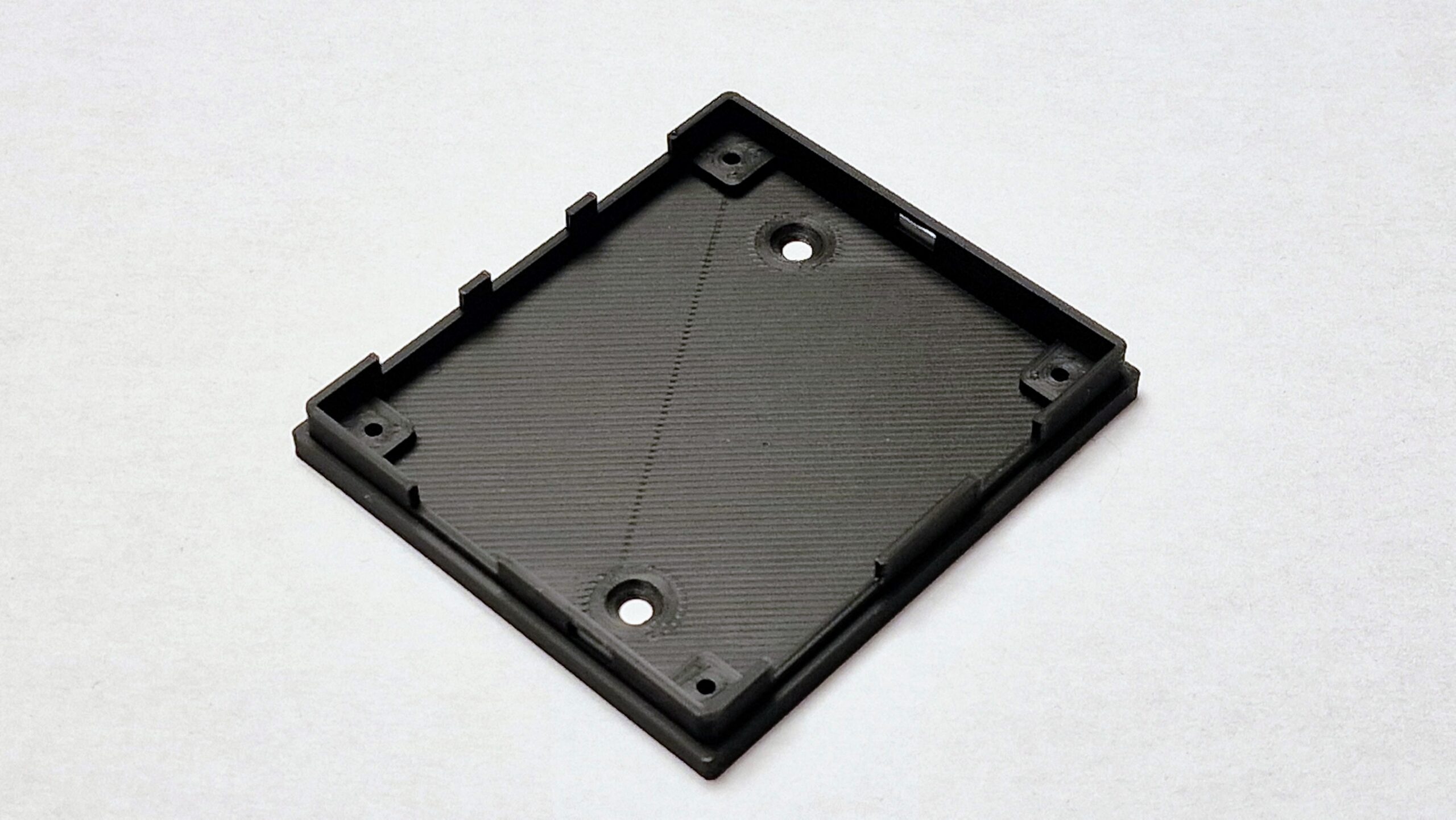

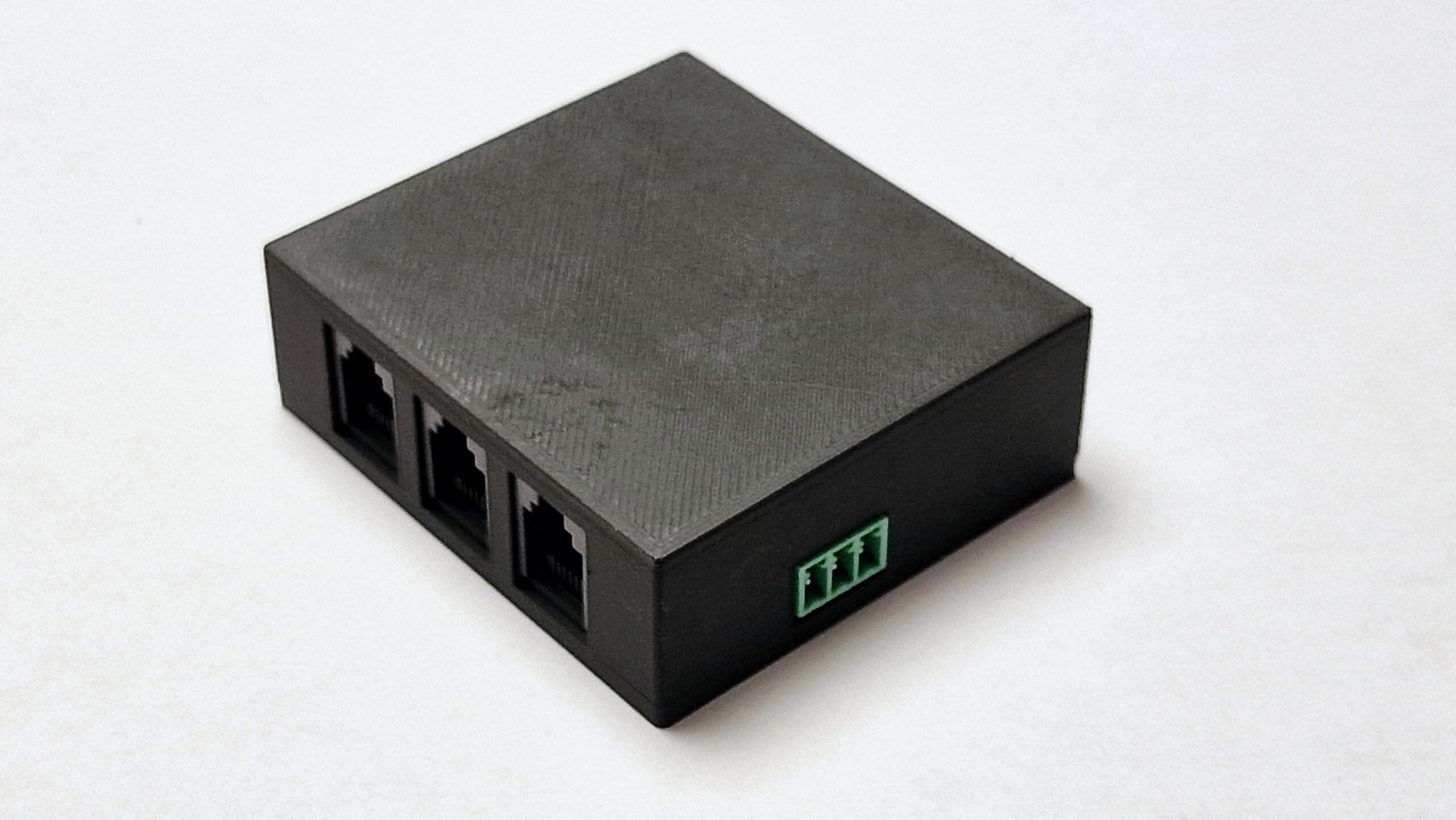

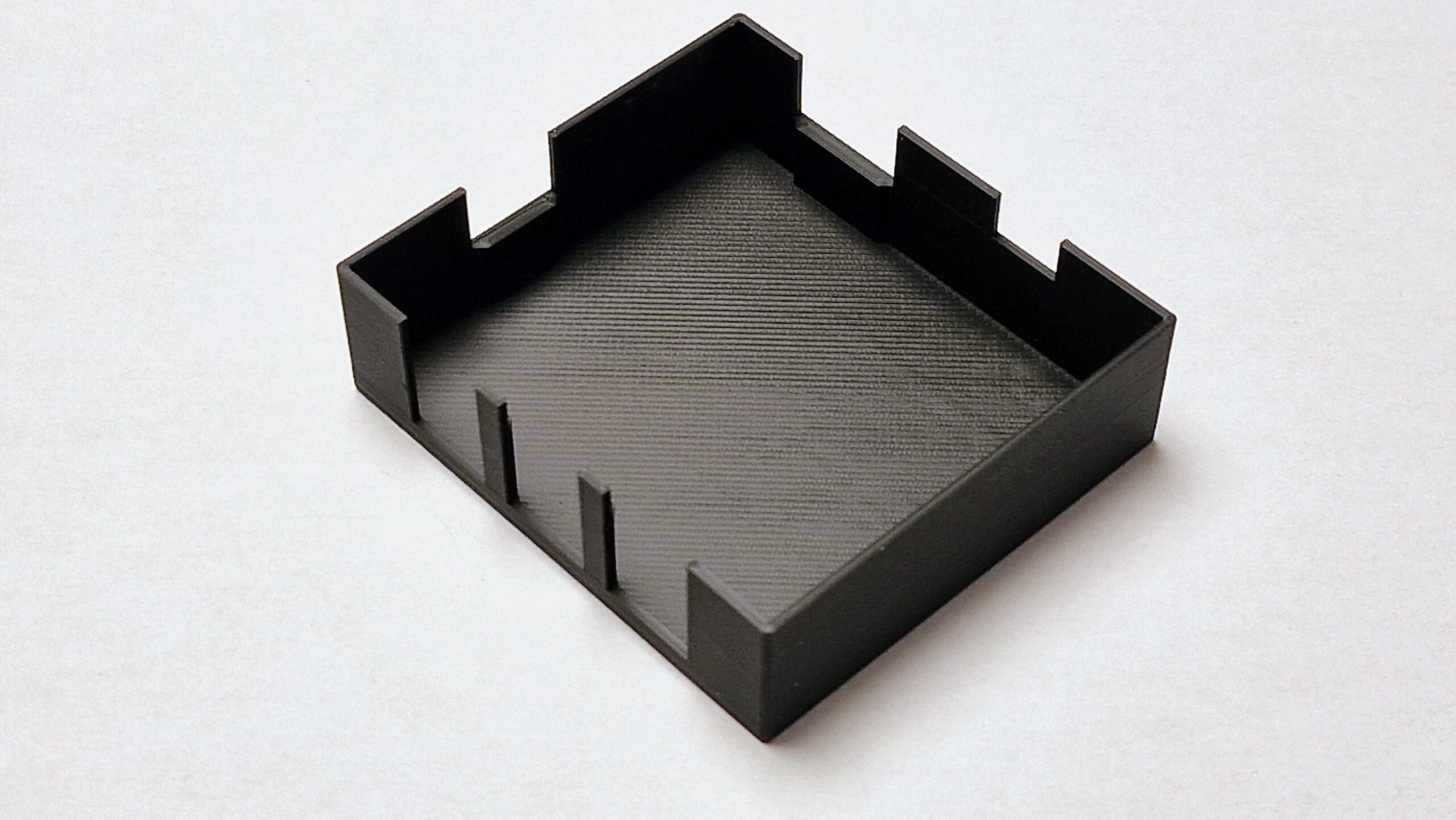

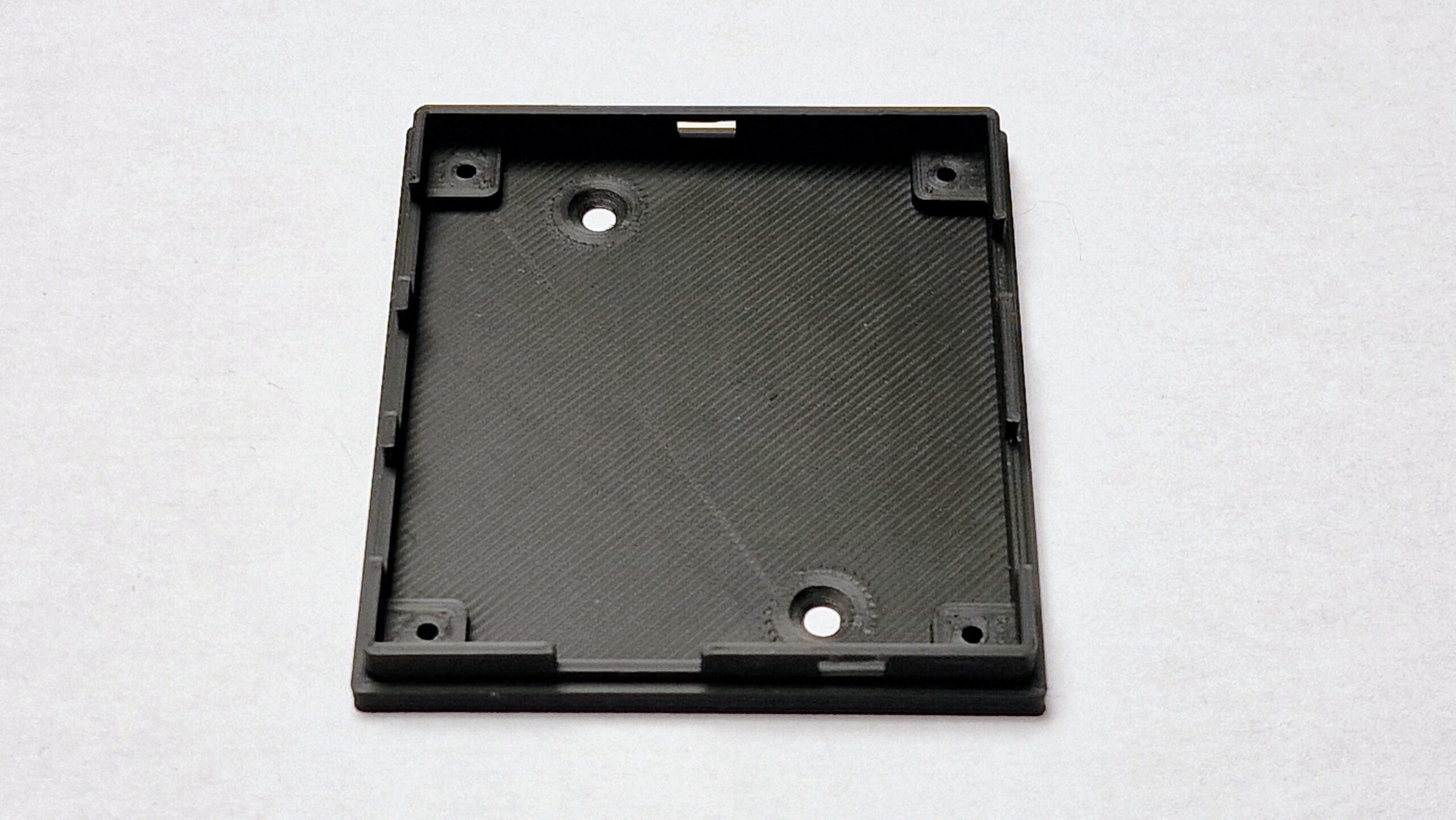

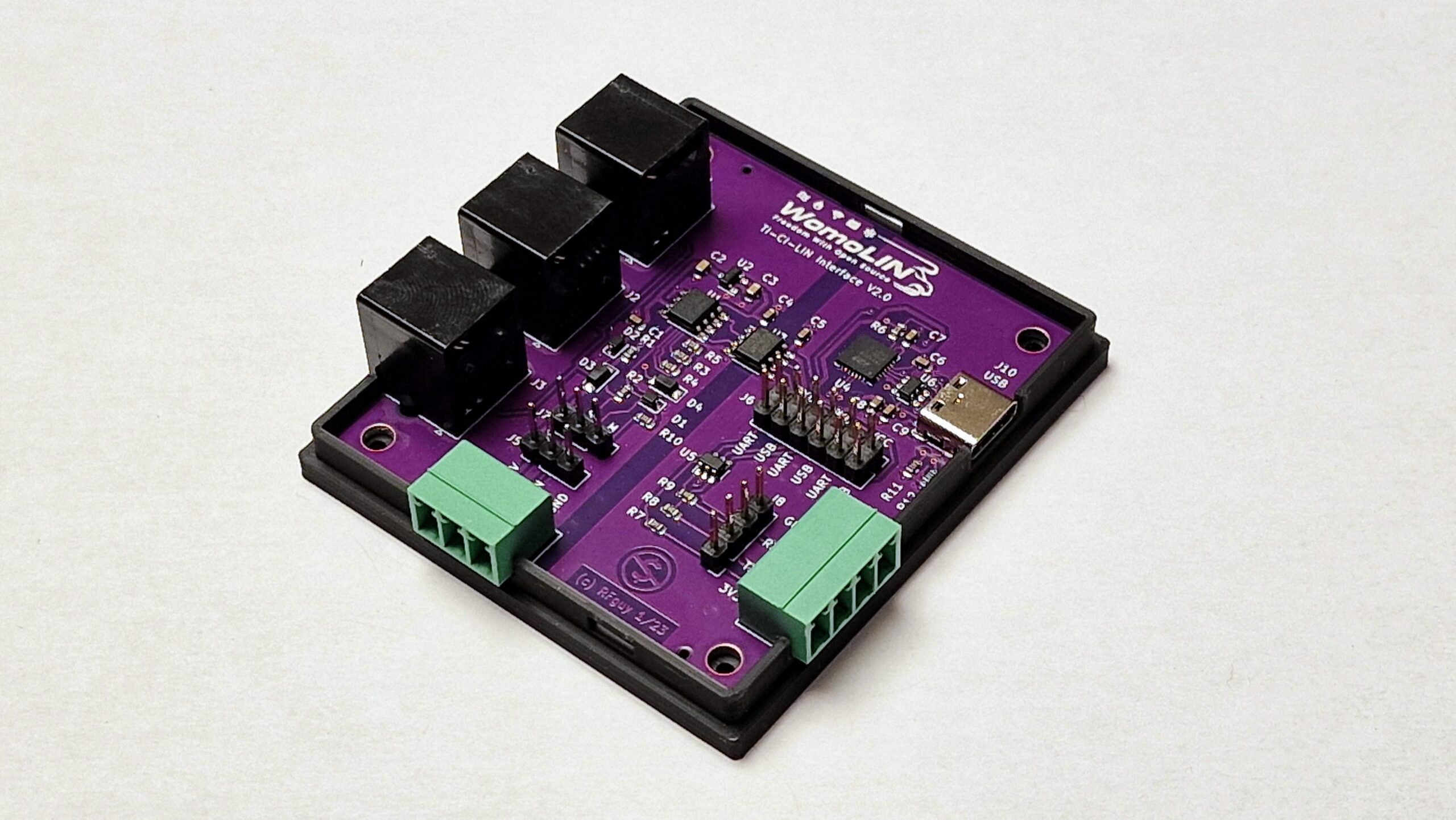

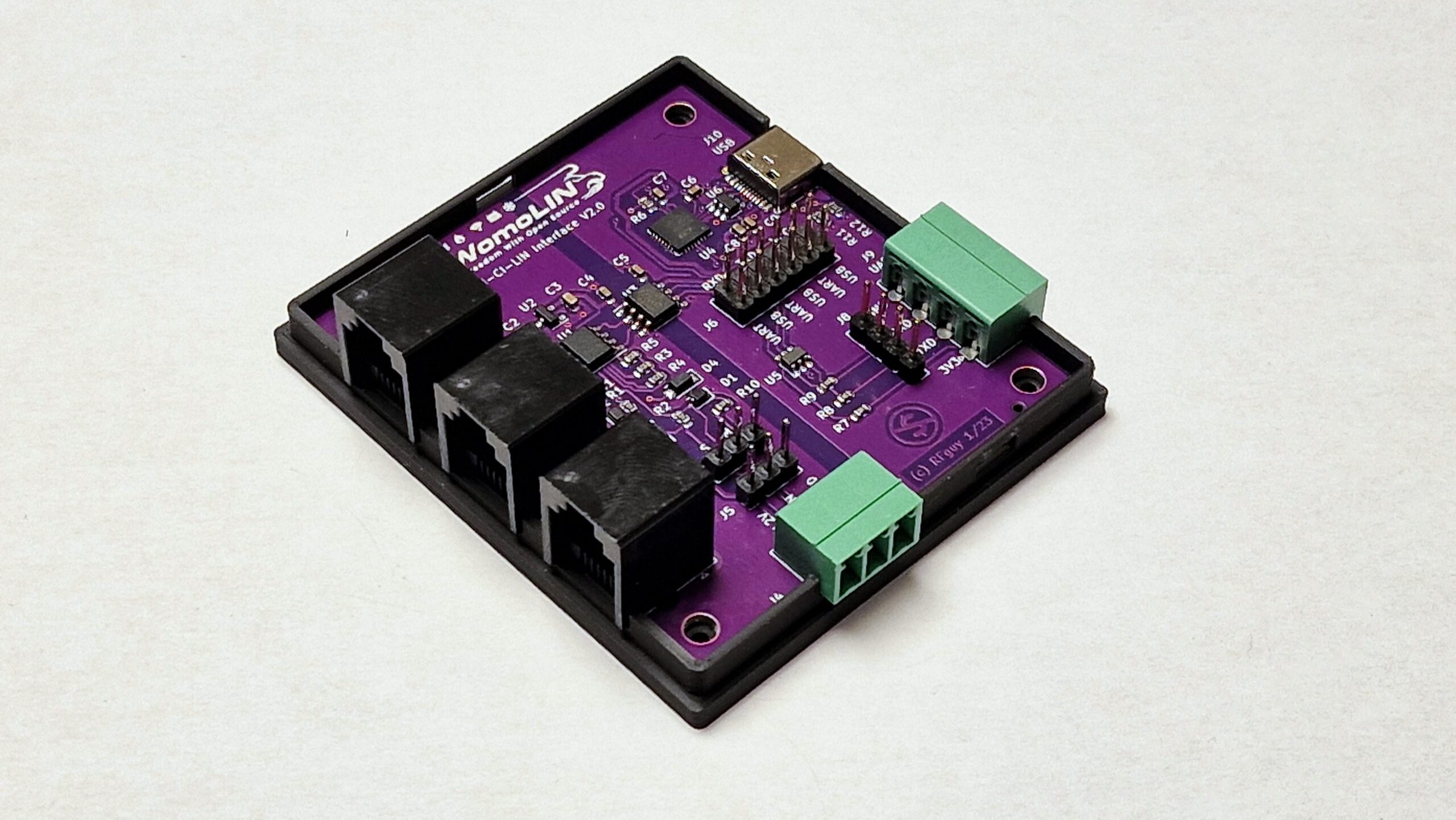

Ein Gehäuse aus dem 3D Drucker lässt sich mit unserer Vorlage erstellen. Es steht auf Onshape zu Verfügung.
Wichtiger allgemeiner hinweis:
WomoLIN ist ein Projekt von Enthusiasten, nicht von einer Firma. Alle Komponenten werden nach besten Wissen und Gewissen entwickelt und hergestellt. Dennoch richtet sich dieses Produkt AUSSCHLIESSLICH an Personen mit einschlägiger Erfahrung und technischer Kompetenz etwaige Fehler selbst zu beheben. Mit dem Kauf unterstützt ihr die Entwicklung und den Fortbestand des WomoLIN Projekts.
Selbstverständlich kommen wir unabhängig davon unseren gesetzlichen Verpflichtungen nach!
